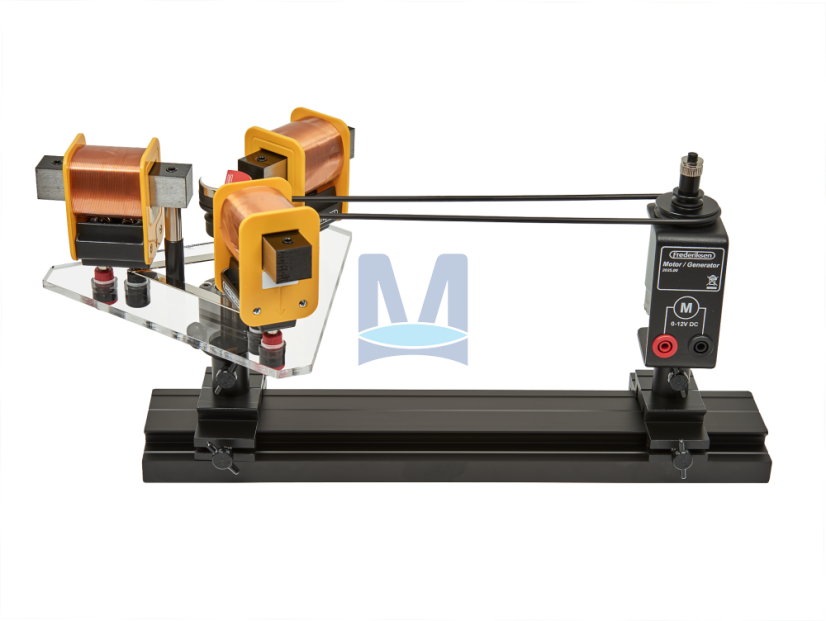

Model třífázového generátoru
Sada slouží k sestavení modelu třífázového generátoru. Sada se skládá ze dvou částí – z indukční jednotky se třemi cívkami a kulatým magnetem a z motorové jednotky, která otáčí kulatým magnetem. Více
Kód produktu: 13-476050
Doprava a platba
Při otáčení magnetu se v cívkách třífázového generátoru indukuje střídavé napětí. To umožňuje měřit napětí na všech třech cívkách současně a zobrazit tak fázový posun střídavého napětí (sinusové křivky).
Napětí generátoru se nejlépe zobrazí při použití zařízení pro sběr dat pro tři současná měření napětí nebo čtyřkanálového osciloskopu.
Když je stejnosměrný motor napájen maximálním napětím (12 V DC), každá cívka generuje střídavé napětí přibližně 5,6 V.
Dále je zapotřebí:
Napájecí zdroj (0–12 V DC)
Zařízení pro sběr dat nebo osciloskop
Vodiče
